H5中型横装开门机

产品介绍：

BK-H5横装开门机是一款广泛使用在各类木门、铁门、不锈钢门、肯德基门、玻璃门、户内门、防火门、防盗门等有横梁位置的平开类门体，解决门体自动开关功能，电机采用直流无刷全铝机身，终身不生锈；高强度合金塑料外壳，滑道+曲臂双设计，灵活解决现场安装环境多变问题，采用高速直流无刷斜齿电机，让静音与力量没玩结合，更耐用，控制器多线程控制，让各种场景开关门更丝滑；附带多种接口功能，让各种功能和辅助设备完美连接。



产品特点：

1.结构强度大，适用于小型及中型有横梁结构平开门门体；

2.底盘结构采用铝合金铸造结构，更标准更美观耐用。

3.采用双支臂结构，滑道和支臂两种灵活解决现场环境多变问题；

4.蓝牙调试，简单快捷,可通过手机蓝牙小程序快速调节控制器参数，避免在设备上调试受挤压风险;

5.双门联动及子母门联动功能，解决了双开门不同步开关遇阻反弹的情况；

6.一键位置学习，让门体位置学习多步骤简化易操作；

7.支持电控锁功能，常开常闭电锁类型全部支持。

使用场景：

1.适用于木门、防火门、防盗门、玻璃门、铁门、铝合金门等大多数有横梁结构空间的平开门门体。

2.门体宽度最大不超过1.5米，宽度过大门体开关惯性大，会给机身结构及齿轮很大压力，会出现停不住，甚至齿轮崩齿的情况。

2.门体重量最大不超过80KG，理由同上；

3.门体高度最大不超过2米，也是由于惯性大，会出现上述情况；

5.美观度要求高，采用高强度合金塑料外壳，永不生锈，更高端大气；

产品电气参数：

输入电压：220V±10%，50HZ	电源功率：160W；
电机电压：24V；	电机额定功率：50W；
设备静态功率：≈1W；	电机转速：1800RPM；
减速比：255/1；	输出扭矩：62N·m;
纵向公斤力：6KG·m；	遥控器频率：430Mhz；
蓝牙规格：BLE低功率蓝牙；	电锁端口输出电流：1.2A【支持2把280KG磁力锁】；
工作温度：-35℃-85℃；	门禁端口输出电流：0.8A【人脸机需单独供电】；
运行湿度：30% ～ 80%（无凝露）；	遥控器距离：≈15M【无干扰状态】；
开关门速度：3-6S可调；	红绿灯电压：12V【共阳】；
防水等级：IPX3防淋防溅；

产品规格：

产品规格：362×87×85mm；	滑道长度：500mm；
折臂尺寸：250mm；	滑杆长度：240-340mm；
支臂底座：72×38×8mm；	总重量：±5.1KG；
包装尺寸：390×300×115mm；

配件列表：

1.开门机机身： 1个；	2.说明书包：1包；
3.扩展底盘包：1包；	4.固定底盘快丝包：1包；
5.维护工具螺丝包：1包；	6.固定底盘燕尾丝包：1包；
7.遥控器：2个；	8.润滑油+螺丝胶：1袋；

控制器功能：

开关门速度调节功能；	开关门减速角度调节功能；
开关门加速时间调节功能；	开关门结束速度调节功能；
关门刹车功能；	通电起始速度调节功能；
刷卡延时开门功能；	开门保持时间调节功能；
自学习开门角度功能；	遇阻反弹功能；
开门方向调节功能；	开门优先功能；
外接报警灯功能；	报警灯频率调节功能；
外置红绿灯功能；	主从门双门联动功能；
开门反转功能；	支持磁力锁、电机锁、电插锁功能；
控制器过流保护功能；	蓝牙调试功能；

产品外观尺寸图：

机身尺寸：

底板安装尺寸图：

曲臂尺寸图：

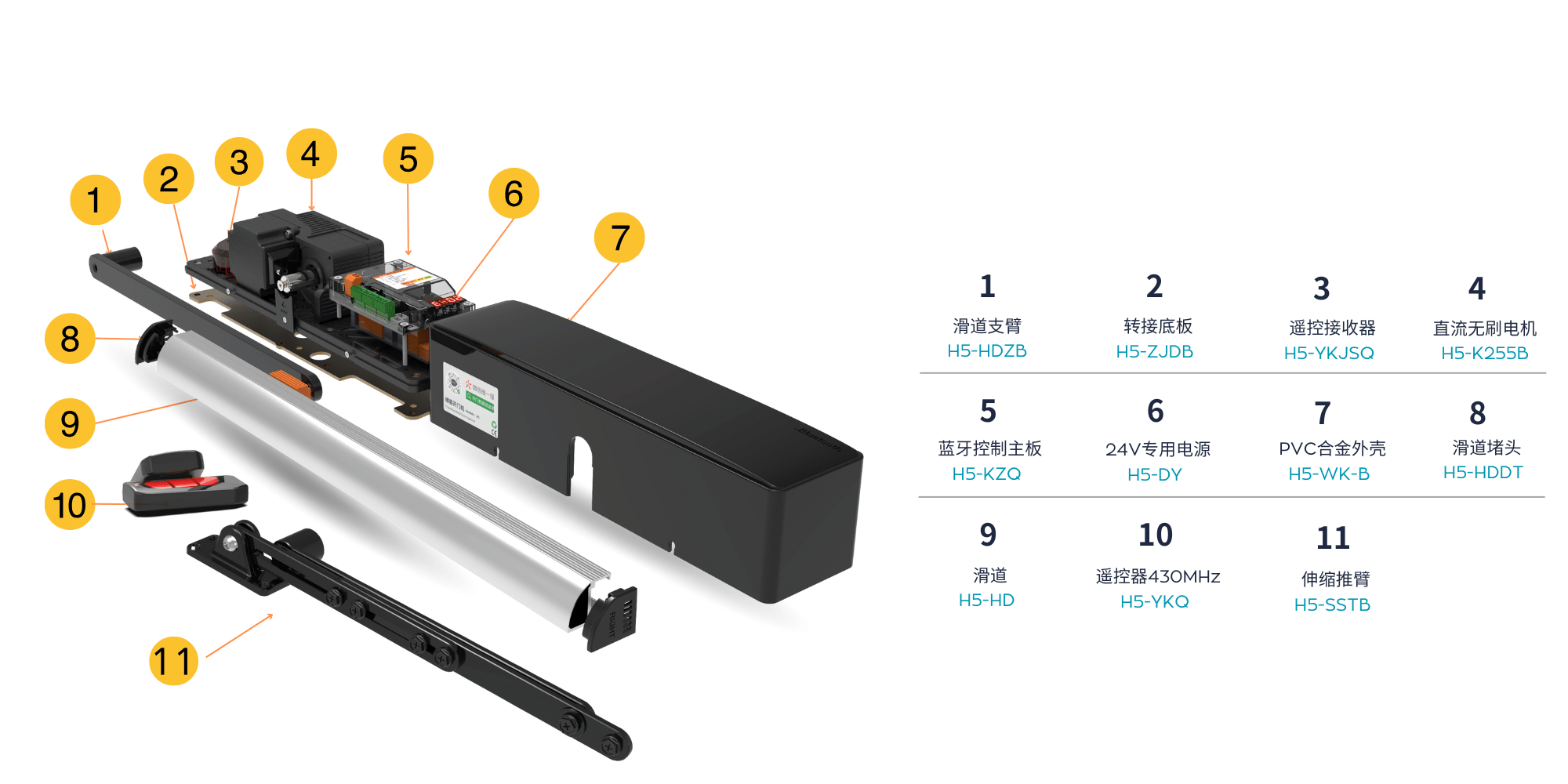

产品分解图：

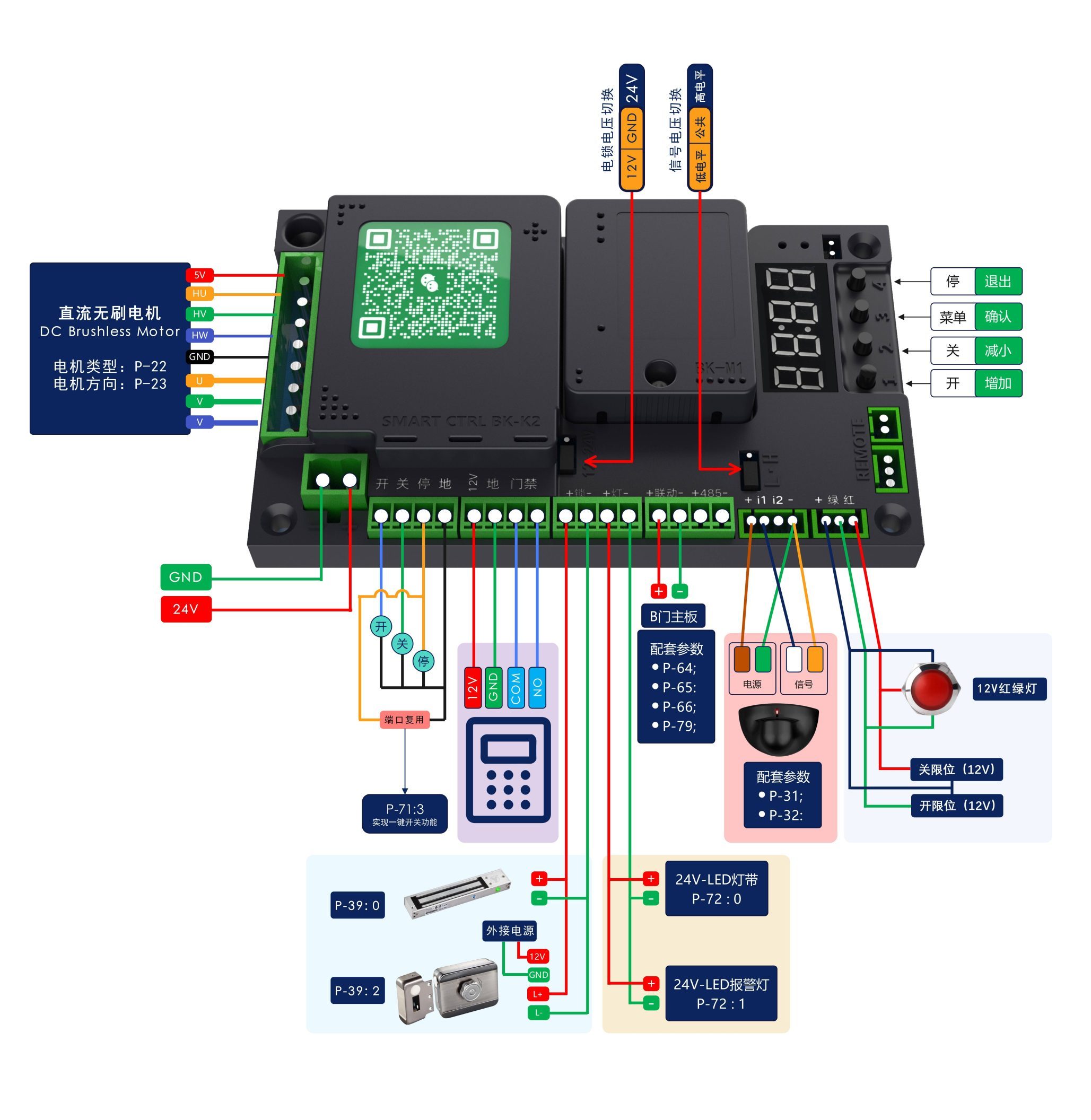

控制器接线及端口定义图：

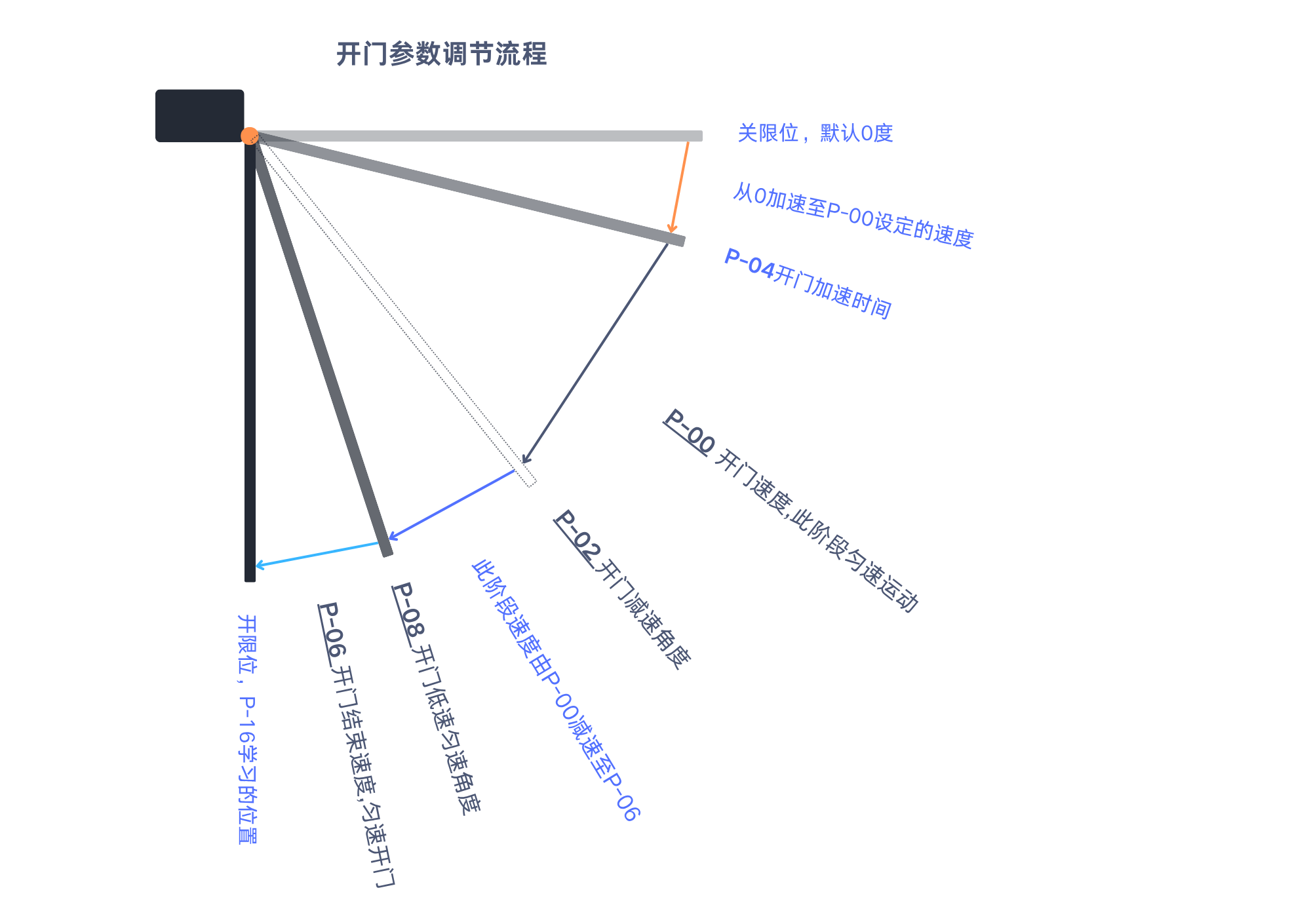

H5开门参数调节流程：

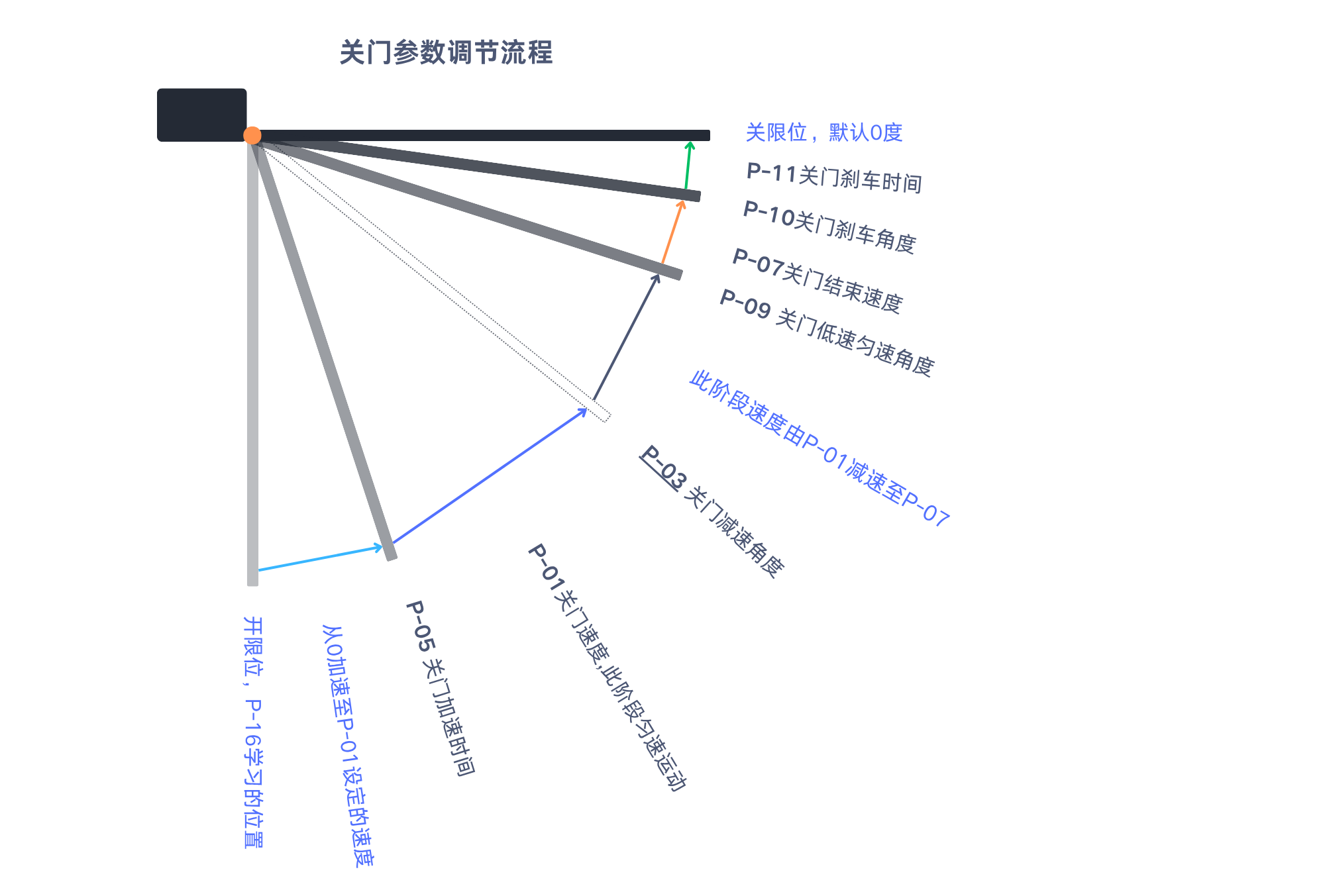

H5关门参数调节流程：

控制器屏幕信息显示说明:

内容	含义
IDLE	未接电机，或者电机霍尔故障，可能原因为接线松动
STOP	电动门关到位
CLOS	电动门正在关
OPEN	电动门正在开
HOLD	电动门开到位
LOCK	电动门已锁定
FLET	常开模式

控制器屏幕错误代码：

错误代码	错误原因
Err0	在清除遥控器和恢复出厂设置，需要设置正确的确认值， 确认值不正确将提示 Err0 错误。
Err1	保留。
Err2	刹车反冲电压过高警告， 可通过减小运行速度解决。
Err3	开门堵转，可能原因 ：开门速度过小、开门结束速度过小。可以加大开门速度和开门结束速度。
Err4	关门堵转，可能原因：关门速度或者关门结束速度过小。可以增加关门速度或者关门结束速度。
Err5	开门超时，原因是开门时间超过 P-49。可增加开门速度和开门结束速度 。
Err6	关门超时，原因是关门时间超过 P-49。可增加关门速度和关门结束速度 。
Err7	电机类型选择错误，可通过 P-22 改为正确的类型 。

控制器快捷功能:

【常开模式】开门到位后，长按遥控器“停”5s 进入常开模式，按“关” 取消常开功能；

【取消人体感应开门模式】关门到位后，长按遥控器“关”10s人体感应开功能失效，按“开”解除此模式；

控制器跳线帽说明:

控制板有 2 个跳线帽。分别用于选择磁力锁电压、门禁的开门信号类型。 每个需要跳线的地方板上有详细的文字标注。

12V/24V：根据使用的磁力锁供电规格选择供电电压。
继电器信号 / 电压信号：根据门禁的输出信号选择，继电器信号为数字信号， 如果门禁输出为继电器开门则选择继电器开门。电压信号为门禁输出 5-24V电压。

更多问题请直接联系本公司技术及业务人员：联系我们
