产品介绍：
BK-H3侧装开门机是一款广泛使用在各种各样的木门、铁门、不锈钢门、肯德基门、玻璃门、户内门、防火门、防盗门等平开类门体，解决门体自动开关功能，采用全铝机身，终身不生锈；合金钢支臂+高温喷涂处理技术，采用高速直流无刷斜齿电机，让静音与力量没玩结合，更耐用，控制器多线程控制，让各种场景开关门更丝滑；附带多种接口功能，让各种功能和辅助设备完美连接。
产品特点：
1.结构强度大，适用于小型及中型双开门门体；
2.采用铸件加长支臂，长度达到285mm，力度更强，适用门体范围更广。
3.蓝牙调试，简单快捷,可通过手机蓝牙小程序快速调节控制器参数，避免在设备上调试受挤压风险;
4.双门联动及子母门联动功能，解决了双开门不同步开关遇阻反弹的情况；
5.一键位置学习，让门体位置学习多步骤简化易操作；
6.支持电控锁功能，常开常闭电锁类型全部支持。
使用场景：
1.适用于木门、防火门、防盗门、玻璃门、铁门、铝合金门等大多数有侧边空间的双开门门体。
2.门体宽度最大不超过2米，宽度过大门体开关惯性大，会给机身结构及齿轮很大压力，会出现停不住，甚至齿轮崩齿的情况。
2.门体重量最大不超过100KG，理由同上；
3.门体高度最大不超过2.5米，也是由于惯性大，会出现上述情况；
5.美观度要求高，采用铝合金外壳，细长机身，比铁质开门机更高端大气；
产品电气参数：
| 输入电压：220V±10%，50HZ | 电源功率：160W； |
| 电机电压：24V； | 电机额定功率：50W； |
| 设备静态功率：≈1W； | 电机转速：1800RPM； |
| 减速比：220/1； | 输出扭矩：65N·m; |
| 纵向公斤力：6.1KG·m； | 遥控器频率：430Mhz； |
| 蓝牙规格：BLE低功率蓝牙； | 电锁端口输出电流：1.2A【支持2把280KG磁力锁】； |
| 工作温度：-35℃-85℃； | 门禁端口输出电流：0.8A【人脸机需单独供电】； |
| 运行湿度：30% ～ 80%（无凝露）； | 遥控器距离：≈15M【无干扰状态】； |
| 开关门速度：3-6S可调； | 红绿灯电压：12V【共阳】； |
| 防水等级：IPX4防淋防溅； |
产品规格：
| 规格参数：350×82×142mm； | 支臂尺寸：285mm； |
| 电源尺寸：140×75×40mm； | 出轴距离墙面尺寸：90mm； |
| 膨胀螺丝孔距：147×125mm； | 支臂底座：72×38×8mm； |
| 包装尺寸：390×300×115mm； | 产品总重量：±8.5KG； |
配件列表：
| 1：1 安装图纸【1 份】； | M8×100mm 内涨螺丝【4 条】适用于水泥结构； |
| 燕尾丝【25 条】，适用于金属结构； | M8 塑料膨胀螺丝【4 条】，适用于砖混结构； |
| 转接底板+螺丝【1 套】； | 警示标签【2 个】； |
| 合格证，保修卡【1 份】 | 24V 室外防水电源【1 个】； |
| 工具包【1 套】； | 遥控器【2 个】； |
| 25mm 孔塞【1 个】； | 说明书【1份】； |
控制器功能：
| 开关门速度调节功能； | 开关门减速角度调节功能； |
| 开关门加速时间调节功能； | 开关门结束速度调节功能； |
| 关门刹车功能； | 通电起始速度调节功能； |
| 刷卡延时开门功能； | 开门保持时间调节功能； |
| 自学习开门角度功能； | 遇阻反弹功能； |
| 开门方向调节功能； | 开门优先功能； |
| 外接报警灯功能； | 报警灯频率调节功能； |
| 外置红绿灯功能； | 主从门双门联动功能； |
| 开门反转功能； | 支持磁力锁、电机锁、电插锁功能； |
| 控制器过流保护功能； | 蓝牙调试功能； |

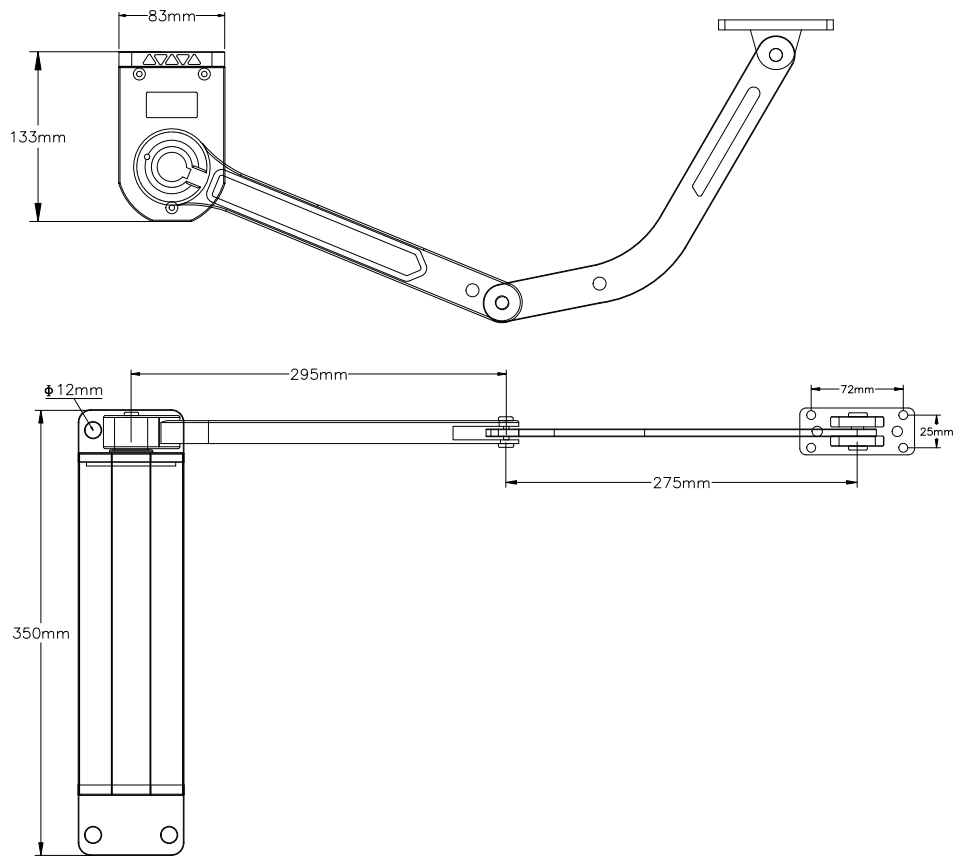

产品外观尺寸图：

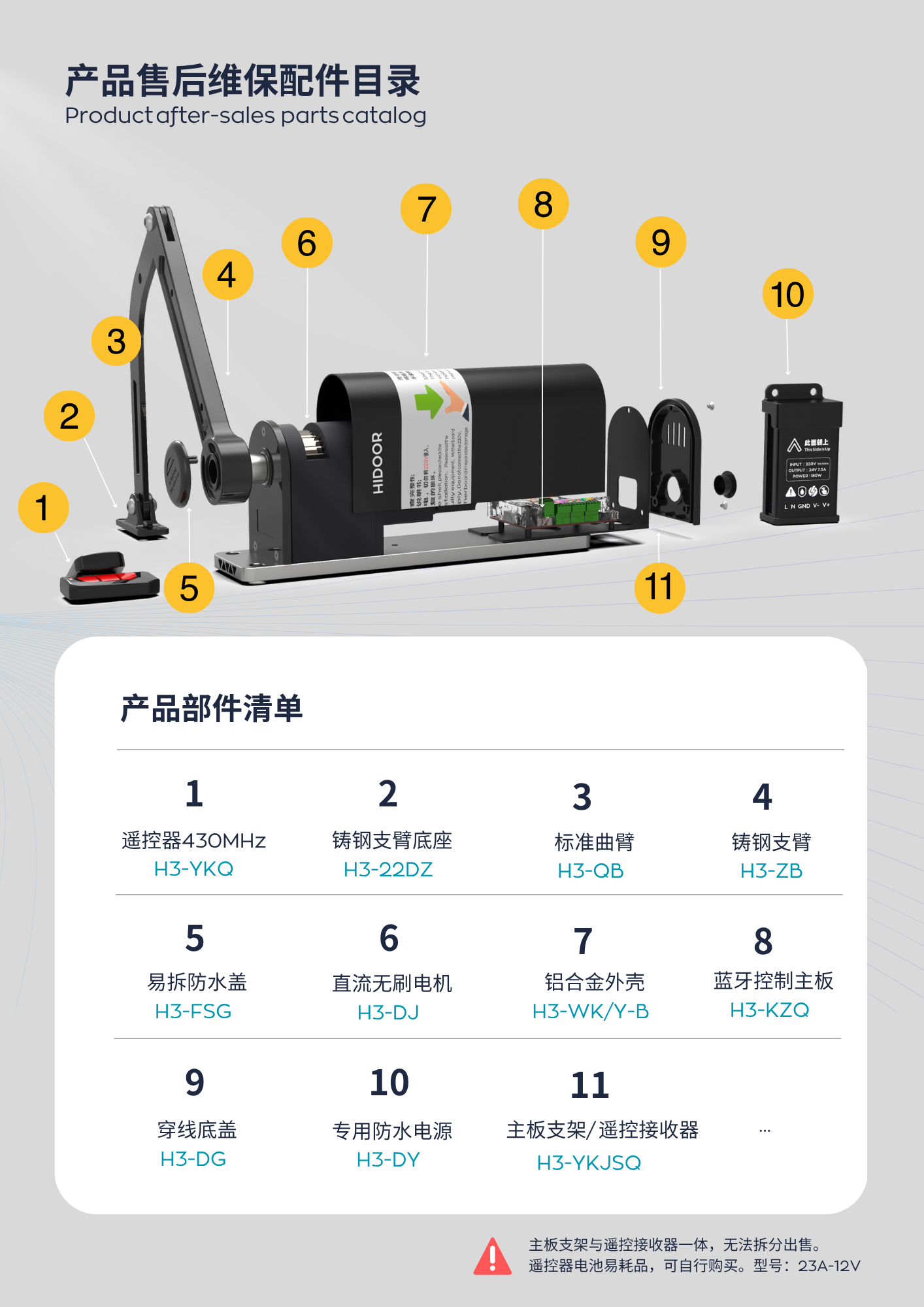

产品分解图：
控制器接线及端口定义图：
开门参数调节流程：
关门参数调节流程：
控制器屏幕信息显示说明:
| 内容 | 含义 |
| IDLE | 未接电机，或者电机霍尔故障，可能原因为接线松动 |
| STOP | 电动门关到位 |
| CLOS | 电动门正在关 |
| OPEN | 电动门正在开 |
| HOLD | 电动门开到位 |
| LOCK | 电动门已锁定 |
| FLET | 常开模式 |
控制器屏幕错误代码：
| 错误代码 | 错误原因 |
| Err0 | 在清除遥控器和恢复出厂设置，需要设置正确的确认值， 确认值不正确将提示 Err0 错误。 |
| Err1 | 保留。 |
| Err2 | 刹车反冲电压过高警告， 可通过减小运行速度解决。 |
| Err3 | 开门堵转，可能原因 ：开门速度过小、开门结束速度过小。可以加大开门速度和开门结束速度。 |
| Err4 | 关门堵转，可能原因：关门速度或者关门结束速度过小。可以增加关门速度或者关门结束速度。 |
| Err5 | 开门超时，原因是开门时间超过 P-49。可增加开门速度和开门结束速度 。 |
| Err6 | 关门超时，原因是关门时间超过 P-49。可增加关门速度和关门结束速度 。 |
| Err7 | 电机类型选择错误，可通过 P-22 改为正确的类型 。 |
控制器快捷功能:
【常开模式】开门到位后，长按遥控器“停”5s 进入常开模式，按“关” 取消常开功能；
【取消人体感应开门模式】关门到位后，长按遥控器“关”10s人体感应开功能失效，按“开”解除此模式；
控制器跳线帽说明:
控制板有 2 个跳线帽。分别用于选择磁力锁电压、门禁的开门信号类型。 每个需要跳线的地方板上有详细的文字标注。
12V/24V：根据使用的磁力锁供电规格选择供电电压。
继电器信号 / 电压信号：根据门禁的输出信号选择，继电器信号为数字信号， 如果门禁输出为继电器开门则选择继电器开门。电压信号为门禁输出 5-24V电压。
更多问题请直接联系本公司技术及业务人员：联系我们
